產品展示

當前位置：首頁產品中心減速機系列產品各型減速器外型及聯接尺寸

各型減速器外型及聯接尺寸


五、各型減速器外型及聯接尺寸
單級臥式W（D）外型安裝及聯接尺寸 表一
機型 外型尺寸 安裝尺寸 輸入端尺寸 輸出端尺寸 重量Kg
H M N DC L G R E F S v n do b1 h1 d1 e1 b h d e 帶D 不帶D
65 120 90 150 110 135 45 8 60 130 M4 25 4 7 3 11 10 16 4 13.5 12 20 7 5
85 140 100 175 127 148 53 10 70 150 M5 30 4 9 3 13 12 16 5 16 14 23 9 6
100 155 110 185 145 174 63 12 80 160 M6 32 4 9 4 16.5 14 20 6 20.5 18 25 13 9
120 190 120 185 168 215 93 15 90 150 M8 35 4 11 4 17 15 22 8 33 30 35 18 14
150 235 160 250 210 260 115 18 120 210 M8 50 4 15 6 22.5 20 30 10 38.5 35 55 35 20
L2詳見電機一覽表

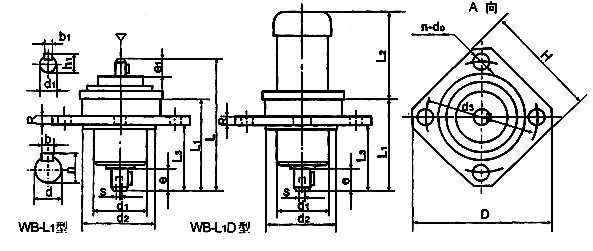

單級立式L1(D)外型安裝及聯接尺寸 表二
機型 外型尺寸 安裝尺寸 輸入端尺寸 輸出端尺寸 重量Kg
D H d1 L1 L L2 d3 n do R d2 L3 S b1 h1 d1 e1 b h d e 帶D 不帶D
65 145 105 50 95 135 見一

電動

機表
  		125 4 7 9 65 65 M4 3 11 10 16 4 13.5 12 20 6.5 4.5
85 165 125 55 110 148 140 4 9 10 85 82 M5 3 13 12 16 5 16 14 23 8.5 5.5
100 185 140 65 130 174 160 4 9 12 100 93 M6 4 16.5 14 20 6 20.5 18 25 12 8
120 210 160 85 165 215 185 4 11 12 120 118 M8 5 17 15 22 8 33 30 35 17 13
150 270 210 115 200 260 240 4 13 15 150 165 M8 6 22.5 20 30 10 38.5 35 55 35 20
L2詳見電機一覽表

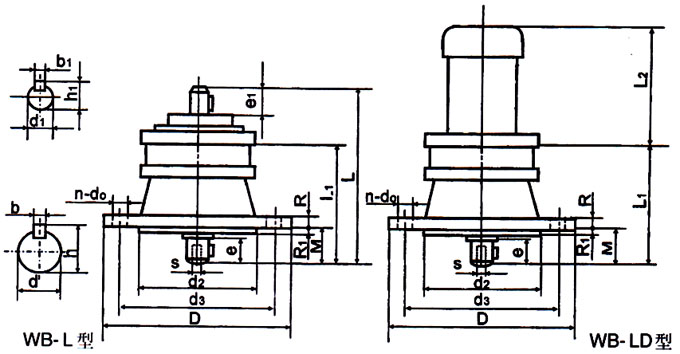

單級立式L（D）外型安裝及聯接尺寸 表三
機型 外型尺寸 安裝尺寸 輸入端尺寸 輸出端尺寸 重量Kg
D L1 L L2 d3 n do R R1 M d2 S b1 h1 d1 e1 b h d e 帶D 不帶D
65 120 95 135 見一

電覽

機表 		100 4 7 8 2.5 24 65 M4 3 11 10 16 4 13.5 12 20 6.5 4.5
85 140 110 148 120 4 9 9 2.5 27 85 M5 3 13 12 16 5 16 14 23 8.5 4.5
100 160 130 174 134 4 9 10 3 30 100 M6 4 16.5 14 20 6 20.5 18 25 12 8
120 190 165 215 160 4 11 10 3 39 140 M8 5 17 15 22 8 33 30 35 17 13
150 230 200 260 200 6 11 14 4 60 170 M8 6 22.5 20 30 10 38.5 35 55 35 20
L2詳見電機一覽表

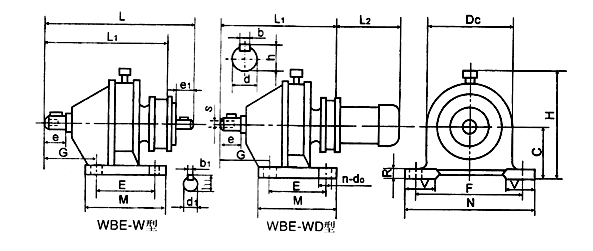

雙級臥式W（D）外型安裝聯接尺寸 表四
機型 外型尺寸 安裝尺寸 輸入端尺寸 輸出端尺寸 重量Kg
H M N DC L L1 C G R E F S V n do b1 h1 d1 e1 b h d e 帶D 不帶D
1065 155 110 185 145 225 185 80 63 12 80 160 M6 32 4 9 3 11 10 16 6 20.5 18 25 15.5 13.5
1285 190 120 185 168 268 230 100 93 15 90 150 M8 35 4 11 3 13 12 16 8 33 30 35 20 16
1510 235 160 250 210 325 295 120 115 18 120 210 M8 50 4 15 4 16.5 14 20 10 38.5 35 55 40 25
L2詳見電機一覽表

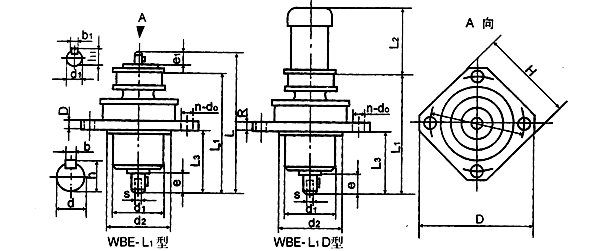

雙級立式L1(D)外型安裝及聯接尺寸 表五
機型 外型尺寸 安裝尺寸 輸入端尺寸 輸出端尺寸 重量Kg
D H d1 L1 L d3 n do R d2 L3 S b1 h1 d1 e1 b h d e 帶D 不帶D
1065 165 140 65 185 225 160 4 9 12 100 93 M6 3 11 10 16 6 20.5 18 25 13.5 11.5
1285 210 160 85 230 268 185 4 11 12 120 118 M8 3 13 12 16 8 33 30 35 19.5 16.5
1510 270 210 115 295 325 240 4 13 15 150 165 M8 4 16.5 14 20 10 38.5 35 55 40 25
※L2詳見電面一覽表

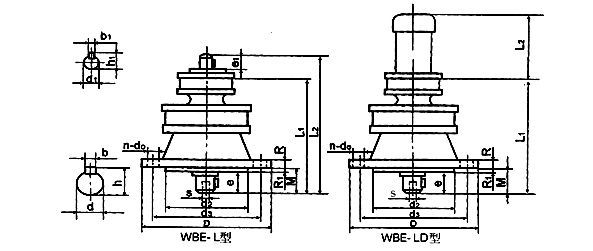

雙級立式L(D)外型安裝及聯接尺寸 表六
機型 外型尺寸 安裝尺寸 輸入端尺寸 輸出端尺寸 重量Kg
D L1 L d3 n do R R1 M d2 S b1 h1 d1 e1 b h d e 帶D 不帶D
1065 165 185 220 134 4 9 10 3 30 100 M6 3 11 10 16 6 205 18 25 13.5 11.5
1285 190 230 268 160 4 11 10 3 39 140 M8 3 13 12 16 8 33 30 35 19.5 16.5
1510 230 295 325 200 6 11 14 4 60 170 M8 4 16.5 14 20 10 38.5 35 55 40 25
L2詳見電機一覽表
